Універсальне-рішення для спеченої сітки
Компанія NAVI Titanium виробляє спечену дротяну сітку шляхом укладання кількох шарів плетеної металевої дротяної сітки та з’єднання їх разом за допомогою контрольованого високо{0}}температурного вакуумного спікання. Під час процесу спікання точки контакту між окремими шарами сітки утворюють металургійні дифузійні зв’язки, перетворюючи окремі шари в інтегровану жорстку пористу структуру.
Порівняно зі звичайною плетеною дротяною сіткою, спечена дротяна сітка NAVI Titanium забезпечує вищу механічну міцність, кращу стабільність розмірів і покращену стійкість до тиску, ударів і високих-температур. Міцно скріплені сітчасті шари допомагають підтримувати стабільну структуру пор під час фільтрації та обробки, забезпечуючи надійні структурні характеристики для вимогливих промислових застосувань.
Ефективність фільтрації спеченої дротяної сітки в основному визначається її фільтруючим шаром. Рідина проходить через з’єднані отвори всередині металевої сітчастої структури, тоді як частинки, розмір яких перевищує контрольований розмір отвору, затримуються на фільтруючому шарі або всередині нього. Поєднуючи шари сітки з різними діаметрами дроту та кількістю отворів, спечена дротяна сітка може збалансувати точність фільтрації, пропускну здатність і механічну міцність.
|
Стандартна п’яти{0}}структура |
||||||||
| Рейтинг фільтра (мкм) | Захисний шар | Шар фільтрації | Розділення/РозподілШар | Армуючий шар | Підтримуючий шар | Повітропроникність (л/хв/м2) | Тиск точки кипіння (Па) | Пористість (%) |
| 1 | 100 | 400 × 300 | 100 | 12 × 64 | 64 × 12 | 1.81 | 360-600 | 40 |
| 5 | 100 | 200 × 1400 | 100 | 12 × 64 | 64 × 12 | 2.42 | 260-550 | 40 |
| 10 | 100 | 165 × 1400 | 100 | 12 × 64 | 64 × 12 | 3 | 220-500 | 40 |
| 20 | 100 | 165 × 800 | 100 | 12 × 64 | 64 × 12 | 4.5 | 170-450 | 40 |
| 30 | 100 | 400 | 100 | 12 × 64 | 64 × 12 | 6.86 | 120-390 | 40 |
| 40 | 100 | 325 | 100 | 12 × 64 | 64 × 12 | 7.1 | 100-350 | 40 |
| 50 | 100 | 250 | 100 | 12 × 64 | 64 × 12 | 8.4 | 90-300 | 40 |
| 100 | 100 | 150 | 100 | 12 × 64 | 64 × 12 | 9.1 | 70-190 | 40 |
Примітка. Стандартна 5-шарова спечена сітка зазвичай важить 8,4 кг/м² і має товщину приблизно 1,77 мм.
Специфікації можна налаштувати відповідно до ваших вимог і креслень.
Виробництво спеченої сітки

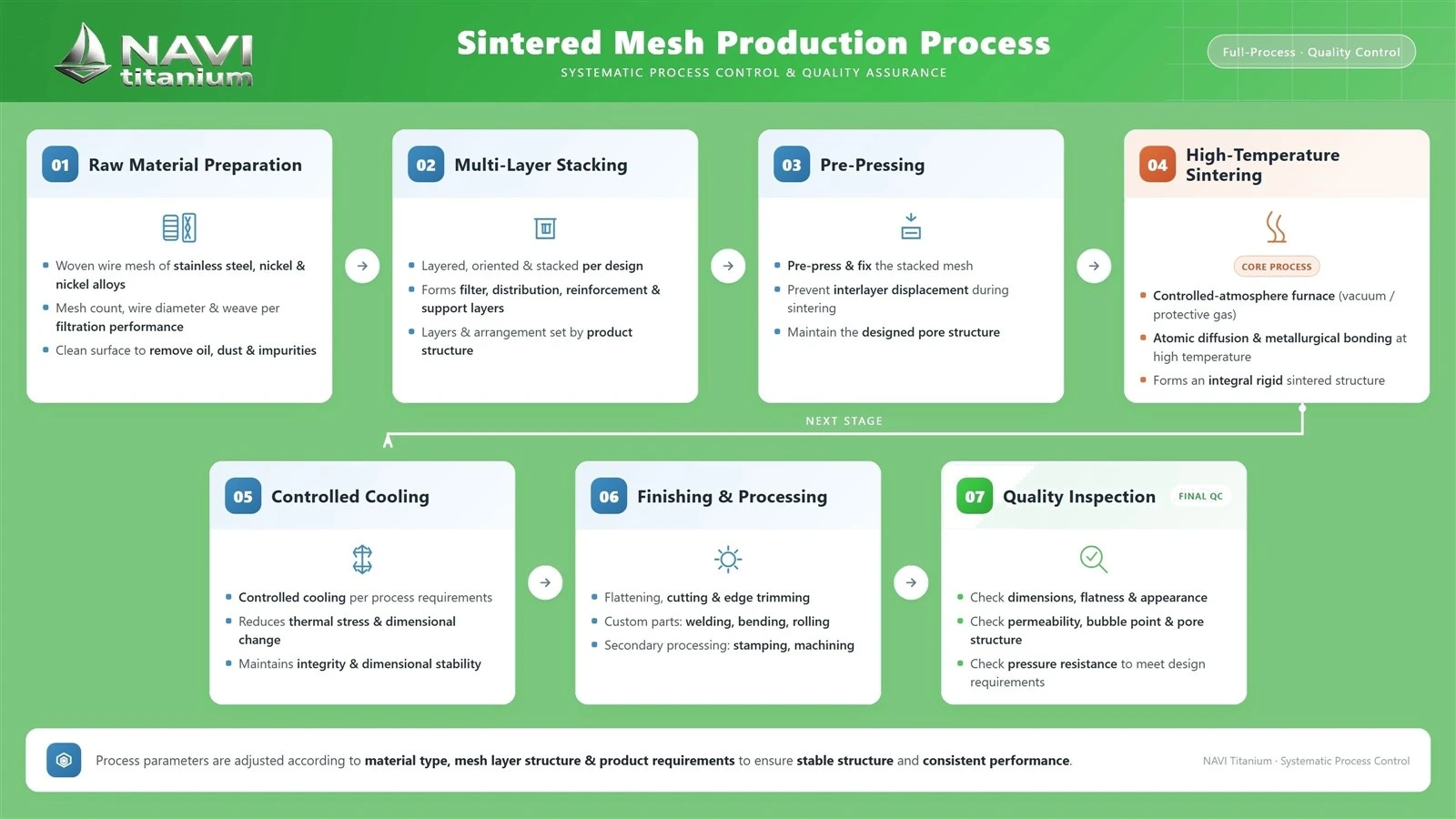

NAVI Titanium виробляє спечену сітку за допомогою контрольованого виробничого процесу, який поєднує кілька шарів металевої дротяної сітки в єдину інтегровану пористу структуру. Від вибору матеріалу та укладання сітки до пресування, високо{1}}температурного спікання та остаточної перевірки, кожен етап впливає на міцність з’єднання, структуру пор, ефективність фільтрації та механічну стабільність готового продукту. Нижче наведено повний процес виготовлення.
Посібник із закупівель
Якщо ви хочете вибрати різновид спеченої сітки, це посібник для вас.
Цитата
Чи є у вас детальні креслення чи специфікації?
Якщо так, надайте креслення продукту, розміри, вимоги до матеріалів і кількість. На основі наданої інформації NAVI Titanium може оцінити вимоги до виробництва та надати цінову пропозицію абоРахунок-проформа.
Якщо ні, зверніться до наступних варіантів 2 і 3.
Специфікації стандартної спеченої сітки
Будь ласка, зверніться доNAVI Titanium SinteredСітка для загальні характеристики та відповідні дані. Будь ласка, надайте свої вимоги до програми, і відповідну специфікацію можна буде оцінити відповідним чином.
Індивідуальні рішення зі спеченої сітки
Для індивідуальних вимог NAVI Titanium може надати технічну підтримку на основі креслень продукту, зразків або параметрів застосування.
Технологічна підтримка:Допомога з вибором матеріалу, структурою сітчастого шару, рейтингом фільтрації, розмірами та конфігурацією продукту.
Спеціальна обробка:Спечену дротяну сітку можна додатково обробляти шляхом різання, зварювання, прокатки, штампування та інших методів виготовлення відповідно до вимог продукту.
Угода про-нерозголошення (NDA):Креслення клієнтів, специфікації продукту та технічна інформація можуть бути конфіденційними. За потреби доступні -угоди про нерозголошення.
Підтримка зразків і прототипів
Зразки доступні для оцінки матеріалу, розробки прототипу та тестування застосування. Для індивідуальних специфікацій, доцільність виробництва та вимоги до виробництва будуть оцінені на основі структури продукту та технічних параметрів.
Стандартні зразки
Підходить для попередньої оцінки матеріалів і конструкції для перевірки основних характеристик.
Індивідуальні зразки
Доступний для розробки прототипу на основі креслень або специфікацій.
Дрібносерійне виробництво
Підходить для тестування продуктів і пілотних-проектів перед масовим виробництвом.
Контрольний список запитів пропозицій
Щоб допомогти NAVI Titanium зрозуміти ваші вимоги та надати точну цінову пропозицію, будь ласка, надайте наступну інформацію, якщо вона доступна. Для індивідуальної спеченої сітки також вітаються технічні креслення, фотографії продукту або довідкові зразки. Якщо деякі специфікації ще не підтверджені, просто надайте доступні деталі, і наша технічна команда допоможе оцінити відповідну структуру та конфігурацію сітки.
| Інформація | Що надати |
| застосування | Фільтрація, сепарація, розподіл рідини, дифузія газів тощо. |
| Середній фільтр | Рідина або газ; ім'я та склад |
| Вимоги до фільтрації | Необхідний розмір пор / рейтинг фільтрації; швидкість потоку або проникність, якщо вказано |
| матеріал | SS304, SS316L, титан, нікель, нікелевий сплав або інший визначений матеріал |
| Специфікація сітки | Кількість сіток, діаметр дроту, розмір отвору або інші характеристики сітки, якщо відомі |
| Тип плетіння | Полотняне переплетення, саржеве переплетення, голландське переплетення або інше необхідне переплетення |
| Структура шару | 3-шарова, 5-шарова, багатошарова або індивідуальна конфігурація шарів |
| Умови експлуатації | Робоча температура, тиск, перепад тиску та витрата |
| Розміри продукту | Довжина, ширина, діаметр, товщина або інші необхідні розміри |
| Форма товару | Лист, пластина, диск, трубка, картридж або спеціальна форма |
| Підключення / Виготовлення | Різьба, зварювання, згинання, різання, механічна обробка, обробка країв або інші вимоги |
| Кількість | Кількість зразка та розрахунковий обсяг виробництва |
| Креслення / Зразок | Технічний малюнок, 3D-файл, еталонний зразок або фото продукту |
Чому варто вибрати NAVI Titanium?
Переваги NAVI Titanium Core
Інтегровані виробничі можливості
Від вибору сітки та дизайну шару до спікання та вторинного виготовлення.
Виготовлення на замовлення
Підтримка індивідуальних розмірів, структур шарів і виготовлених компонентів.
Підтримка якості та сертифікації
Виробництво та контроль якості здійснюються відповідно до системи управління якістю ISO 9001.
Експортна упаковка
Захисна упаковка, призначена для запобігання пошкодженню та забрудненню.
