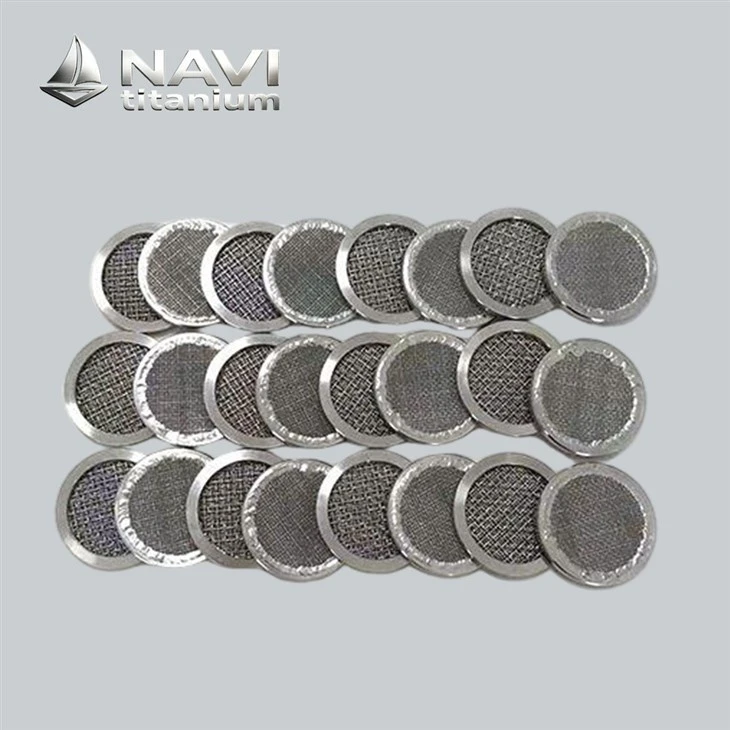

NAVI Titaniumспечений сітчастий фільтррозроблено для-систем транспортування газу, де важливі чистота, постійність і передбачувана реакція на тиск. Його можна встановити перед клапанами, регуляторами, вакуумними насосами, контролерами мас-потоку, газовими шафами та аналітичними приладами, допомагаючи захистити чутливе обладнання під час роботи. Увага до цілісності зварного шва, обробки країв, відстеження та протоколів перевірок забезпечує впевненість.
Рішення NAVI Titanium
Для фільтраційних структур на основі-сітки NAVI Titanium поєднує архітектуру з плетеного-дроту з контрольованою термічною консолідацією для створення багатошарових конфігурацій із визначеними отворами, механічною цілісністю, проникністю та можливістю очищення. Різні візерунки плетіння, кількість шарів, сорти сплавів і маршрути формування можна скоординувати відповідно до точності фільтрації, умов тиску, характеристик рідини та геометрії установки. Цей підхід особливо доречний, коли звичайний одношаровий екран-не може забезпечити достатню жорсткість або стабільність роботи. На даний момент компанія пропонує багатошарові конфігурації, включаючи 3-шарові, 5-шарові та індивідуальні структури, з діапазоном відкриття, вибраним відповідно до передбачуваного завдання.
NAVI Titanium представляє прецизійний-сформований пористий металевий вузол, призначений для контрольованого очищення газу та регулювання тиску. Його багаторівнева конфігурація забезпечує диференційований розподіл апертури, підтримуючи стабільні характеристики потоку при змінних робочих навантаженнях.
застосування
NAVI Titaniumспечений сітчастий фільтрдозволяє контролювати проходження газу, перехоплювати частинки та керувати тиском у напівпровідникових, вакуумних і пневматичних системах.

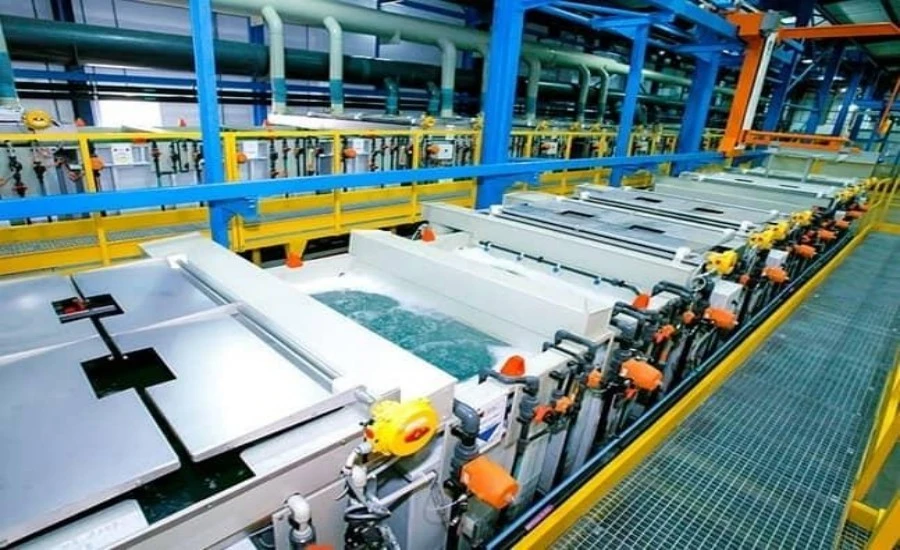

У виробництві напівпровідників металеві середовища з відкритими{0}}комірками NAVI Titanium служать бар’єрами перед --використанням для потоку технологічної рідини, захищаючи операції осадження, травлення, легування та очищення від проникнення частинок. Їх значення полягає не просто в номінальному розмірі апертури, а у взаємодії між топологією апертури, проникністю, перехопленням частинок і втратою тиску. Багатошарова плетена-та-спечена архітектура може створити градуйований прохід, де більші забруднювачі затримуються поблизу верхньої частини, тоді як більш дрібні частинки стикаються з поступово меншими каналами потоку. Це зменшує ймовірність передчасного закупорювання поверхні та допомагає підтримувати більш передбачуваний перепад тиску під час тривалої експлуатації. Для азоту, аргону, водню та інших потоків технологічної рідини при виборі матеріалу необхідно враховувати схильність до корозії, поведінку виділення газів, вплив тепла та сумісність із протоколами очищення. Оздоблення поверхні та точність виготовлення однаково важливі, оскільки залишки, що потрапили в пастку, можуть стати вторинними джерелами забруднення. З точки зору розробки-технологічного процесу, мета полягає в тому, щоб досягти режиму контрольованої проникності, а не максимізувати лише утримання частинок. Правильно визначені середовища можуть підтримувати чистіший розподіл потоку рідини, стабільніші умови камери та покращений захист етапів обробки чутливих пластин-.

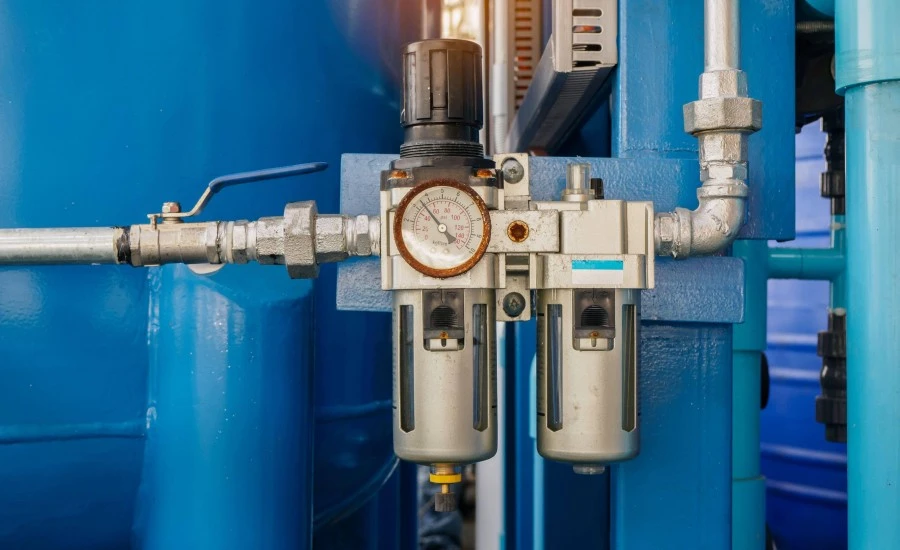

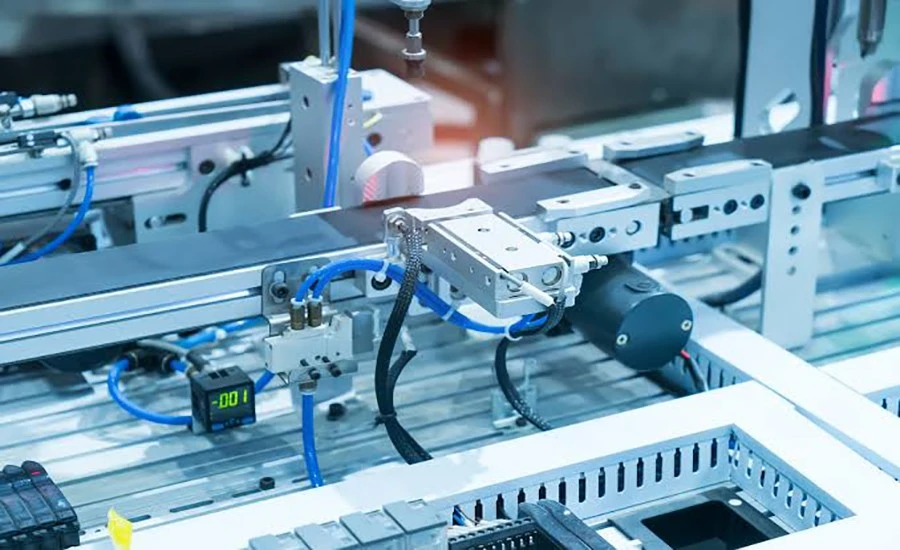

2. Вакуумні та пневматичні системи
У вакуумних і пневматичних системах NAVI Titanium з відкритими{0}}комірками металевого середовища функціонують як інтерфейси-кондиціонування потоку та забруднення-контролю, розташовані перед клапанами, регуляторами, насосами, датчиками та приводами. Їх взаємопов’язані проходи дозволяють транспортувати потік рідини, одночасно обмежуючи міграцію частинок, що робить їх корисними там, де стабільність тиску та захист компонентів повинні підтримуватися разом. На відміну від простих екранів, консолідована багатошарова конструкція забезпечує-перехоплення на основі глибини, тому забруднювачі можуть бути захоплені по всій товщині, а не накопичуватися виключно на відкритій поверхні. Ця характеристика може пом’якшити локалізовану закупорку та зберегти площу потоку при тривалому навантаженні. Вибір повинен враховувати склад потоку рідини, робочий тиск і природу очікуваних забруднень. Для пневматичних ланцюгів розподіл апертури впливає на час відгуку, оскільки надмірний опір може затримати вирівнювання тиску. У вакуумній службі низьке виділення газів і стійкість до термоциклування стають особливо важливими. Отже, специфікація має ґрунтуватися на проникності, ефективності утримування, механічній цілісності та-поведінці тиску на рівні системи, що забезпечує стабільну передачу потоку рідини без надмірного споживання енергії чи частоти обслуговування.
Посібник із закупівель
Контроль якості (QC)
Цей фільтруючий елемент виготовлено з високо{0}}чистого металевого титану, сформованого за допомогою процесу точного спікання, який створює жорстку пористу структуру з контрольованим розподілом пор за розміром. Необроблений титановий порошок і отримане пористе тіло повністю простежуються через кожну виробничу партію з документальною перевіркою хімічного складу та фізичних властивостей на кожному етапі.
Виробничий процес
1. Плетіння з дроту
Дріт із вибраного сплаву вплетено в контрольовану сітчасту структуру з діаметром дроту, щільністю переплетення та геометрією отвору, встановленими відповідно до передбачуваного розділення.
2. Розташування шарів
Окремі ткані шари вирівнюються в певній послідовності. Можна комбінувати різні сорти сітки, щоб збалансувати точність утримання, проникність і структурну жорсткість.
3. Термічне з'єднання
Вирівняні шари проходять контрольований термічний цикл, який з’єднує пересічні дроти та точки контакту, зберігаючи запроектовану мережу проходів.
4. Формування краю
Консолідована конструкція формується під необхідний профіль, після чого перевіряється рівномірність розкриття, вирівнювання шарів, відповідність розмірів і стан поверхні перед остаточною підготовкою.
Натисніть, щоб прочитати більше
Експортна документація та митне оформлення
Для міжнародних замовлень точна експортна документація допомагає фахівцям із закупівель координувати процедури митного очищення, обробки вантажу та вхідного отримання. Комерційний рахунок-фактура має чітко вказувати поставлені товари, кількість, вартість одиниць, загальну вартість, застосовні торгові умови та інші деталі транзакції, які вимагаються країною призначення. Пакувальний лист має відповідати фактичному вантажу та вказувати кількість упаковки, вагу нетто, вагу брутто, розміри та розподіл предметів, де це можливо. Для морських перевезень коносамент надає інформацію про відправлення та вантажоодержувача, а повітряна вантажна накладна виконує відповідну роль для авіаперевезень. Ці документи мають бути підготовлені відповідно до узгодженої інформації про замовлення, а не з використанням загальних описів. Для покупців B2B узгодженість між комерційними документами та фізичним вантажем особливо важлива, оскільки розбіжності можуть спричинити додаткові митні запити, затримки на складі або зміни документів. Перед відправленням фахівець із закупівель може підтвердити необхідний набір документів, відомості про вантажоодержувача, опис продукту, кількість, вагу та інформацію про упаковку відповідно до їхніх процедур імпорту.
Сертифікати походження, інформація про продукт і перевірка коду HS
Залежно від ринку призначення NAVI Titanium може знадобитися сертифікат походження або інша -документація, пов’язана з імпортом, щоб встановити походження виробництва або виконати місцеві митні процедури. Інформація про продукт має бути узгодженою в комерційному рахунку-фактурі, пакувальному листі, транспортному документі та супровідній документації, включаючи назву продукту, кількість, клас матеріалу, призначення, вагу нетто, вагу брутто та кількість упаковок. Особливу увагу слід звернути на код ТН ЗЕД. Його не слід призначати лише шляхом пошуку за ключовим словом продукту, оскільки класифікація може залежати від фактичної фізичної форми, складу матеріалу, основної функції, передбачуваного застосування та митного тлумачення в країні-імпортері. Різні юрисдикції можуть застосовувати власні розклади тарифів, пояснювальні примітки та практику класифікації. З цієї причини спеціалісти із закупівель та їхні митні брокери повинні перевірити відповідність класифікації перед імпортом. Надання достатньо точного опису товару та технічної інформації може допомогти зменшити неоднозначність під час перевірки вантажу митними органами. Якщо потрібні-спеціальні сертифікати, декларації або документи про відповідність, ці вимоги слід підтвердити перед оформленням замовлення.
Показники ефективності для закупівель і контролю доброчесності
NAVI Titaniumспечений сітчастий фільтрпродуктивність оцінюється через тиск у точці бульбашки та здатність до утримання бруду, надаючи покупцям практичні показники консистенції-шляху пор, поведінки забруднення, інтервалів технічного обслуговування та прийняття цілісності.
Bubble Point Pressure надає фахівцям із закупівель практичну індикацію найбільшого ефективного з’єднаного проходу всередині змоченого відкритого -коміркового вузла. Під час випробування зразок ретельно змочують і тиск потоку рідини поступово збільшують, поки безперервний потік бульбашок не з’явиться через відповідний отвір. Нижча-ніж-очікувана точка розпускання може свідчити про завеликий прохід, локальний дефект, відхилення-розміру пор або невідповідність, внесену під час формування та обробки. І навпаки, незвичайно високий результат може свідчити про обмежені проходи або зміни в призначеному діапазоні проникності. Тому для груп із закупівель це значення є більш корисним, коли його оцінюють за узгодженою специфікацією, а не розглядають як ізольоване число. Спеціаліст із закупівель може встановити діапазон прийнятності на основі номінальних розмірів отвору, класу матеріалу, товщини та вимог до експлуатації, а потім порівняти результати випробувань для виробничих партій. ASTM E3278 описує метод{11}}пухирчастої точки для спеченої сітчастої тканини фільтрувальних картриджів; для інших конструкцій з відкритими{12}}елементами застосовний метод випробування та критерії прийнятності повинні бути узгоджені окремо. Запис умов тестування разом із результатом також покращує відстеження під час порівняння постачальників або дослідження варіацій партії. NAVI Titanium може надати відповідну інформацію про тестування відповідно до погодженої специфікації.
Здатність утримувати бруд
Ємність утримання бруду описує, скільки забруднюючих речовин може утримувати-збірка відкритих комірок до досягнення визначеної межі падіння-тиску за визначених умов випробування. Для покупців B2B цей показник може бути більш інформативним, ніж окремий рейтинг-утримання часток, оскільки він пов’язує продуктивність лабораторії з інтервалами технічного обслуговування та експлуатаційними витратами. У міру збільшення вмісту частинок доступні канали потоку поступово обмежуються, що призводить до підвищення ΔP. Отримане співвідношення можна оцінити як Навантаження частинок → Збільшення ΔP → Точка очищення або заміни. Вища ємність не означає автоматично кращу продуктивність: фахівець із закупівель повинен порівняти ємність разом із характеристиками частинок, цільовим рівнем утримання та кінцевим ΔP. Таким чином, у результатах випробувань має бути зазначено тип забруднювача, концентрацію, робочі умови та кінцеву точку, що використовується для вимірювання. Це дає змогу групам із закупівель постійно порівнювати конкуруючі специфікації та оцінювати частоту чищення, інтервали заміни та потребу-в енергії, пов’язану з тиском. Для систем безперервної -роботи такі дані також можуть підтримувати планування профілактичного обслуговування та допомагати визначити, чи відповідним чином вибраний рівень відповідає фактичному тягарю забруднення. NAVI Titanium може надати відповідну інформацію про тестування відповідно до узгодженої специфікації.
Зварювання, механічна обробка та формування
NAVI Titanium підходить до вторинної обробкиспечений сітчастий фільтрзбірки відповідно до геометричних вимог і-збереження шляху пор. Зварювання може включати TIG, лазерне зварювання або зварювання опором із вибором процесу залежно від марки матеріалу, конфігурації з’єднання, товщини та допустимого термічного впливу. Надмірне надходження тепла може змінити локальну проникність, спотворити тонкі ділянки або вплинути на область, прилеглу до з’єднання, тому розміщення зварного шва бажано залишати за межами активної зони поділу. Операції обробки, такі як різання, свердління, точіння та обрізка кромок, вимагають контрольованої швидкості подачі та відповідного інструменту для мінімізації утворення задирок, деформації та блокування отвору. Для операцій формування, включаючи згинання, прокатку, глибоке формування та плісування, деформація повинна розподілятися без утворення локального колапсу, розтріскування або надмірного ущільнення. Особливо для циліндричних або гофрованих конфігурацій радіус формування та ступінь стиснення можуть впливати на ефективну геометрію проходу та падіння тиску. Після вторинної обробки перевірку розмірів слід поєднувати з візуальним оглядом і, якщо зазначено, тестуванням на проникність або цілісність. Цей підхід допомагає підтвердити, що готова збірка зберігає заплановані характеристики потоку, а не досягає лише відповідності розмірів.
FAQ
1. Які діапазони-розмірів пор можна вказати?
+
-
Діапазон пор можна вказати відповідно до необхідного рівня утримування-частинок, потоку рідини або пропускної здатності рідини, падіння тиску та фізичних розмірів. Покупці не повинні оцінювати розмір отвору як окрему цифру, оскільки товщина, розташування шарів і метод формування також можуть впливати на фактичний прохід потоку.
2. Чи можна постачати матеріал різних форм і розмірів?
+
-
так Плоскі секції, диски, труби, кільця, циліндри, плісировані форми та інші геометричні форми можна розглядати відповідно до вимог складання.
3. Чи можна виконувати зварювання або механічну обробку після формування?
+
-
Вторинна обробка може включати зварювання TIG, лазерне зварювання, контактне зварювання, різання, свердління, точіння, обрізання країв, згинання, прокатку, глибоке формування та плісування. Відповідний метод залежить від марки матеріалу, товщини, геометрії та вимог до з’єднання. Особливу увагу слід приділяти надходженню тепла та механічній деформації, оскільки надмірне місцеве нагрівання або стиснення може змінити канали потоку.
4. Як тиск точки кипіння використовується для вхідного контролю?
+
-
Тиск у точці кипіння можна використовувати як індикатор прийнятності,-пов’язаний із цілісністю, якщо встановлено відповідний метод випробування та специфікації. Після того, як випробний зразок змочується, тиск газу поступово збільшується до тих пір, поки через відповідний канал не почнеться безперервне утворення бульбашок. Виміряне значення пов’язане з найбільшим ефективним з’єднаним отвором за вказаних умов випробування.
5. Як можна оцінити здатність до утримання бруду перед купівлею оптом?
+
-
Здатність утримувати бруд вказує на кількість забруднюючих речовин, що утримуються до досягнення кінцевої точки-падіння тиску. Змістовне порівняння вимагає контрольованих параметрів випробування, включаючи характеристики забруднюючих речовин, концентрацію навантаження, швидкість потоку, початковий перепад тиску та кінцевий ΔP.
